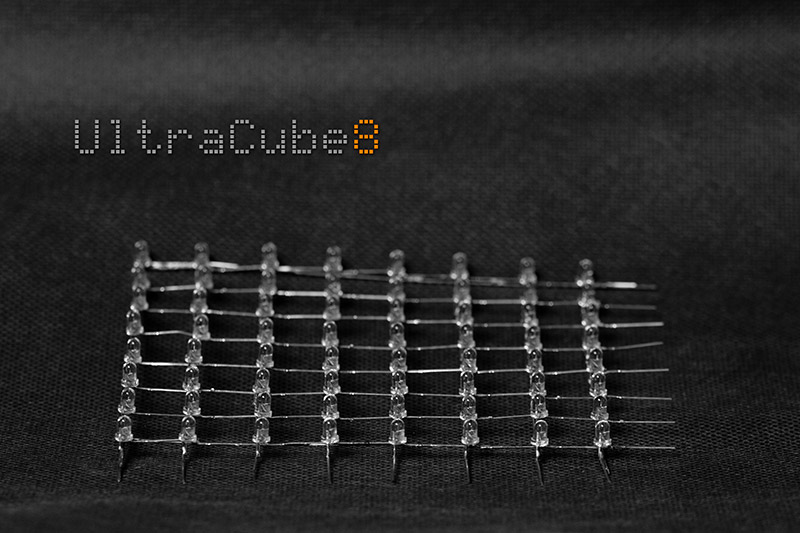

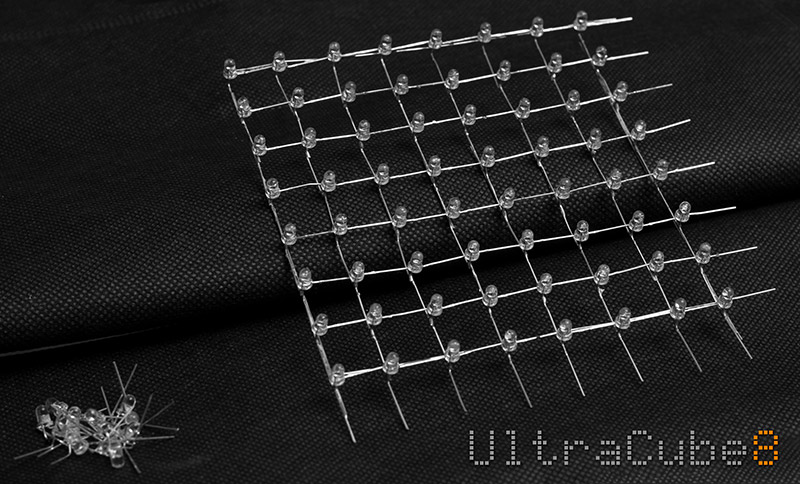

LED灯珠引脚折弯及焊接

LED灯珠引脚折弯及焊接

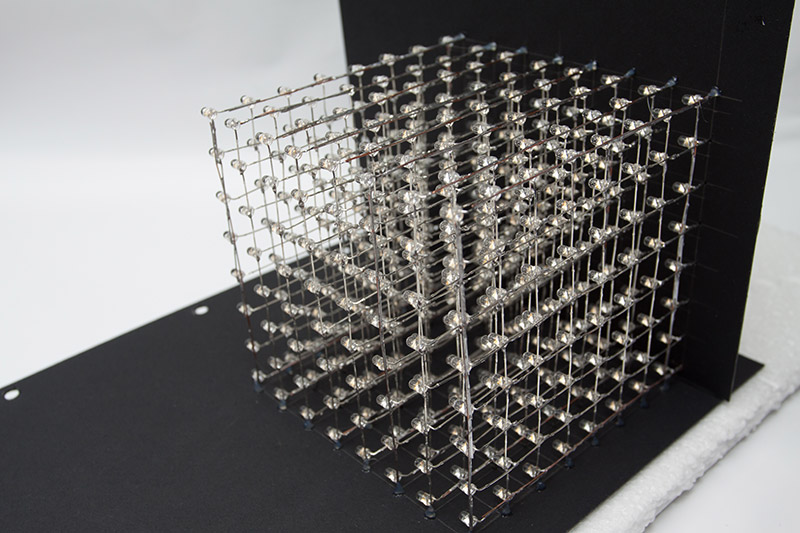

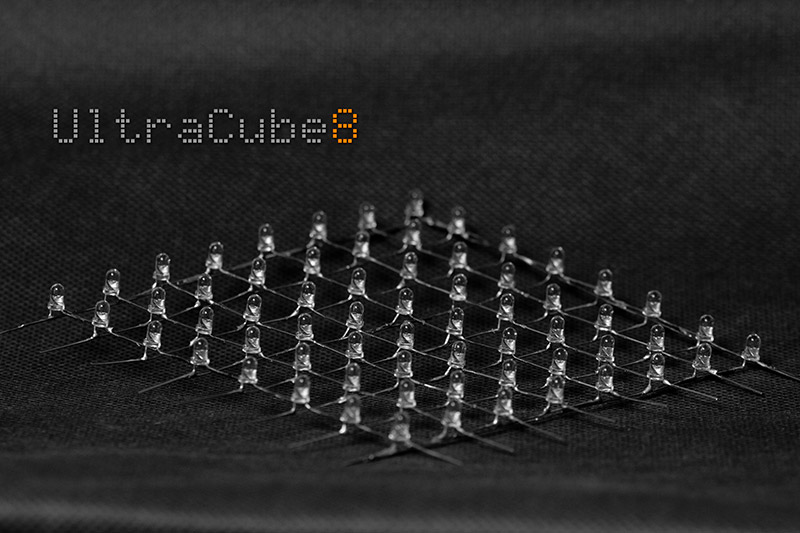

8面焊接好的LED拼合成立方体

行驱动芯片74HC573的固定与初步焊接

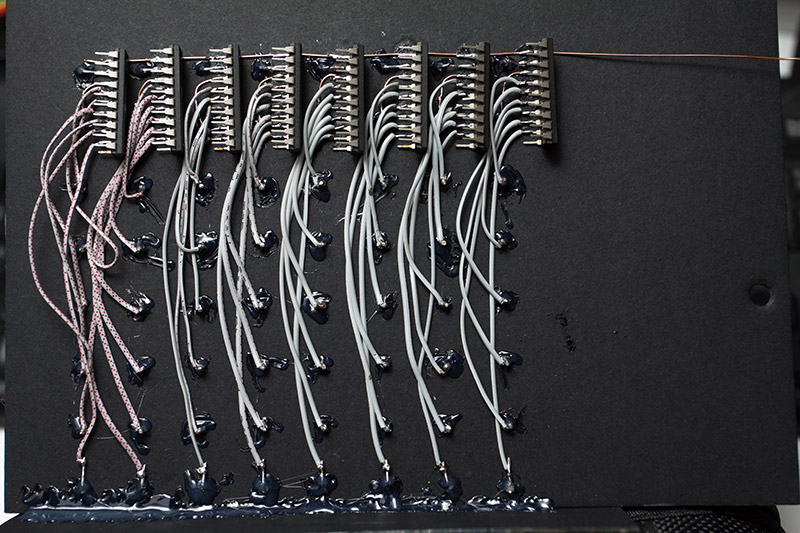

行驱动74HC573与各个列引脚焊接完成

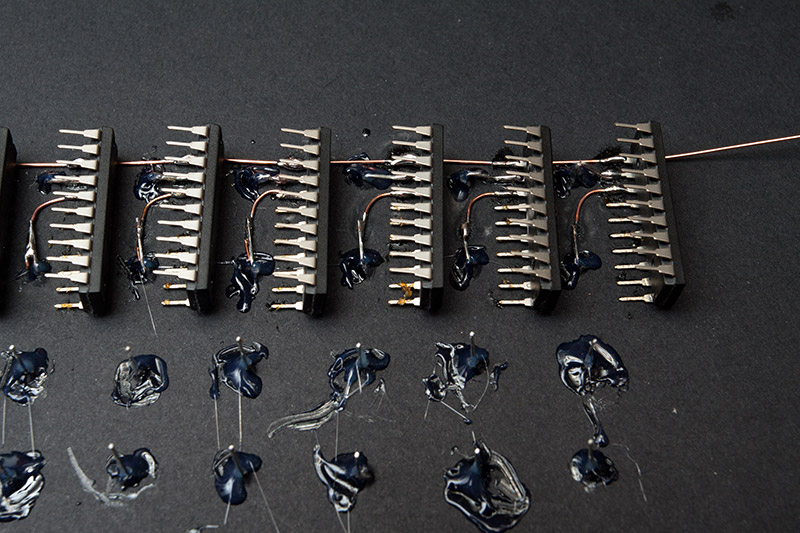

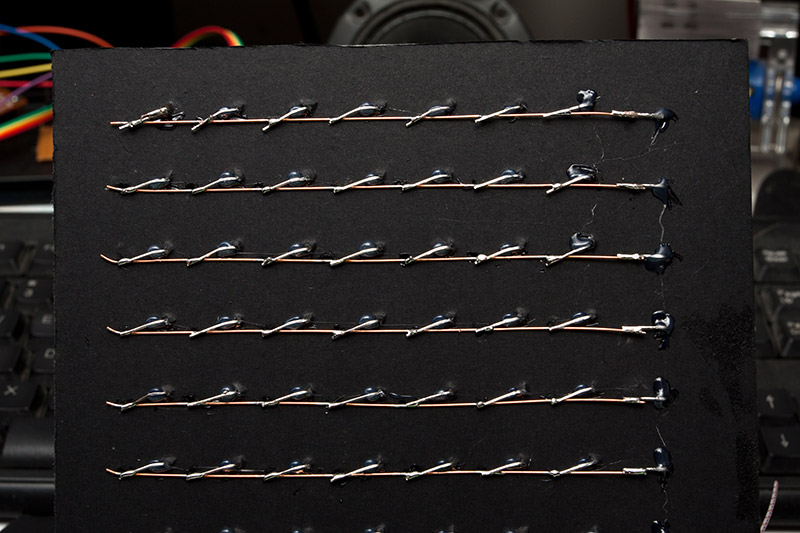

列驱动的引脚焊接

焊接列驱动引线

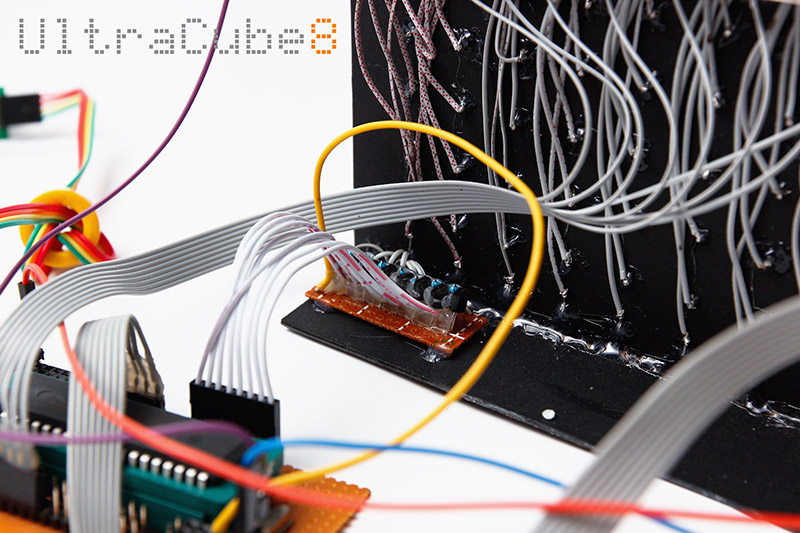

列驱动与8只PNP三极管连接（吸收大电流）

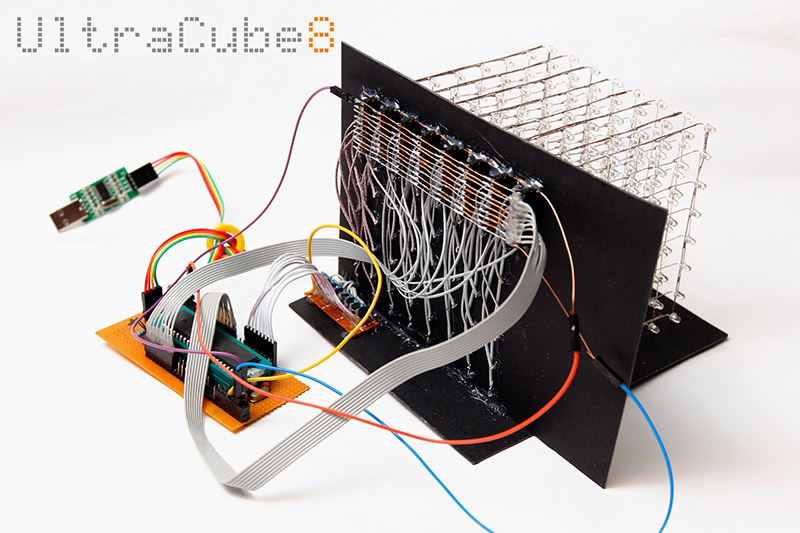

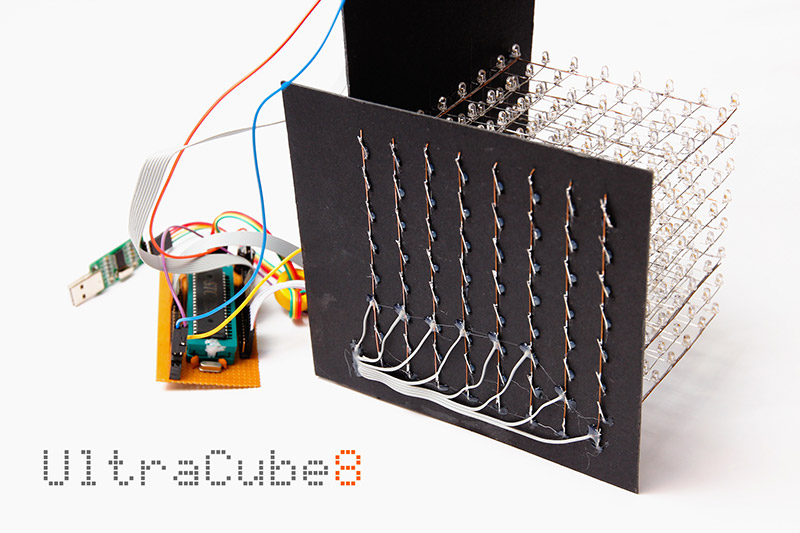

列驱动与8只三极管连接、行驱动总线并联后上电测试

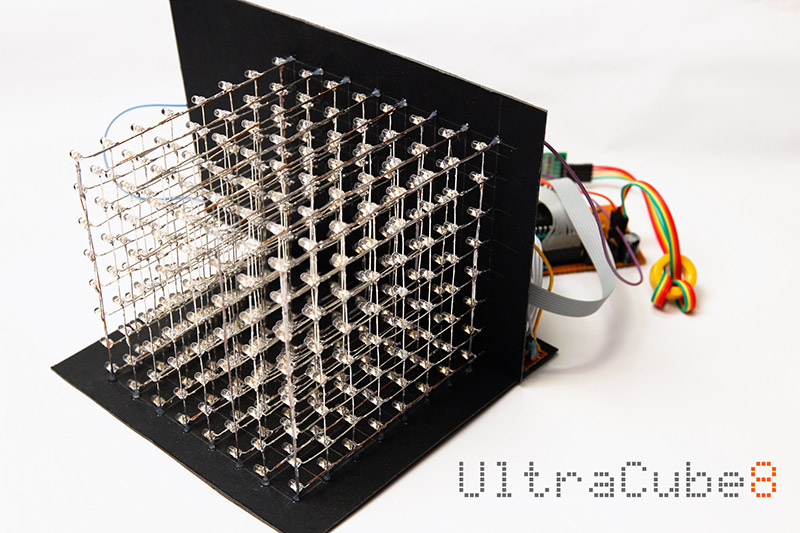

连接好上电调试电路的侧视图

上电测试中（程序已提前编写好）...

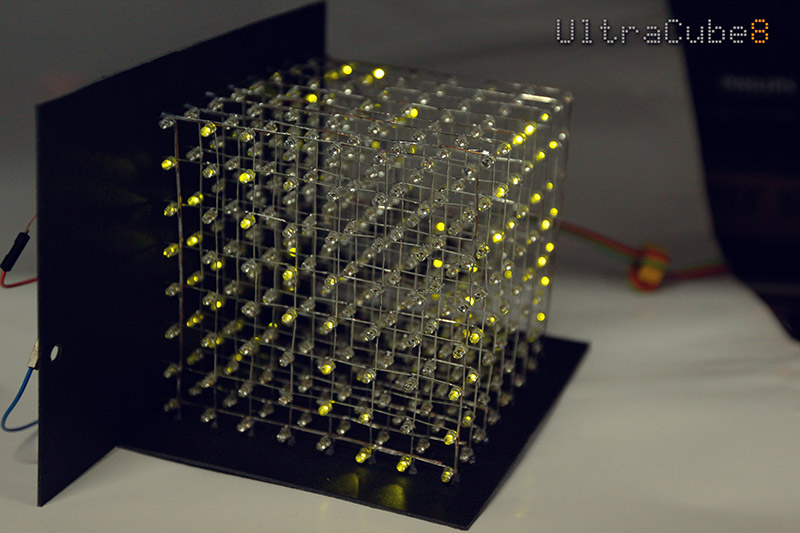

上电测试中（从前方观看亮度最佳）...

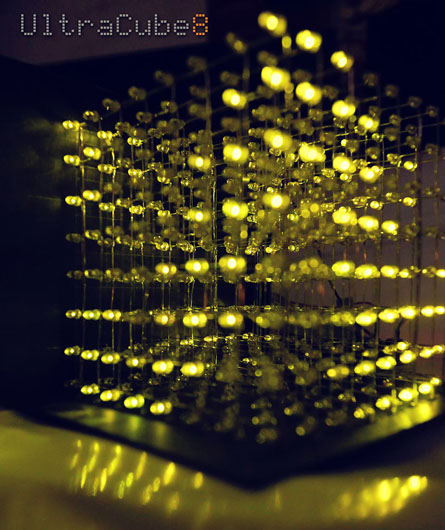

上电测试中...

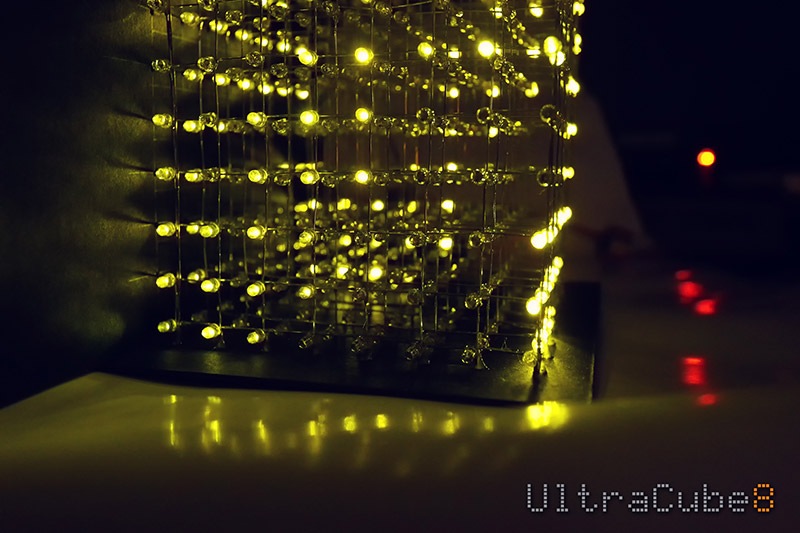

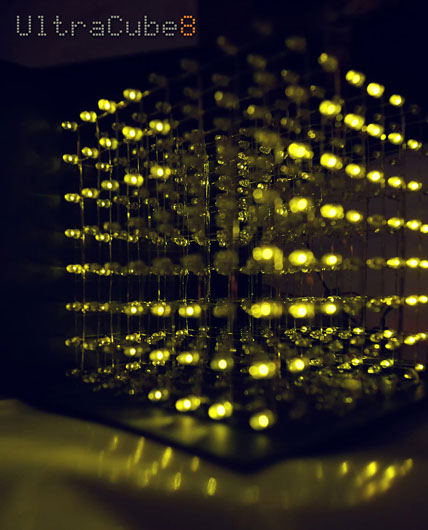

上电测试中（显示动画）...

上电测试中（显示动画）...

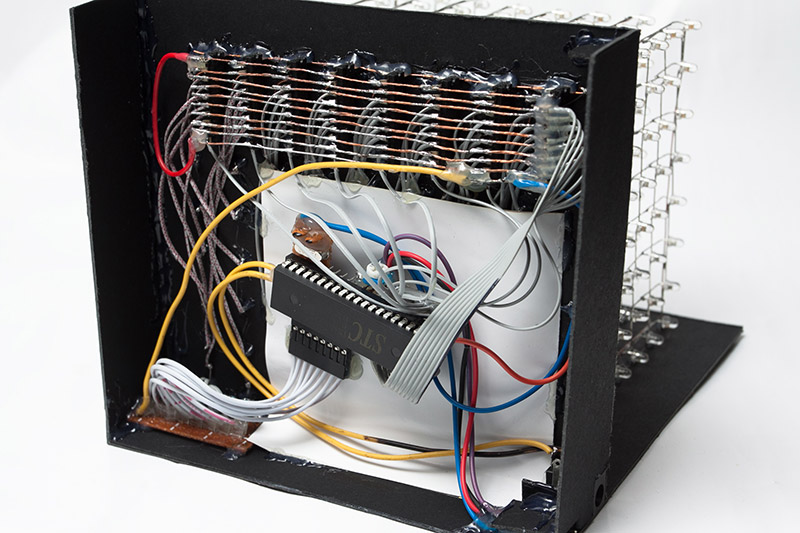

测试完毕，总线连接和整体组装

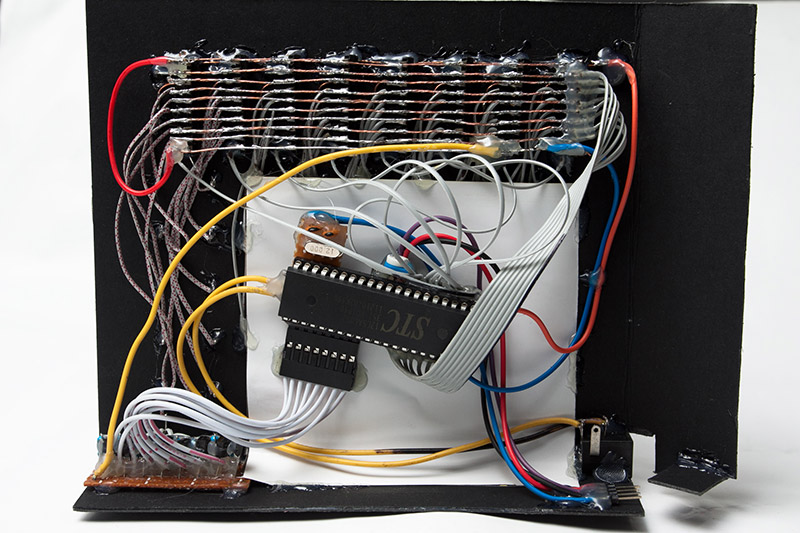

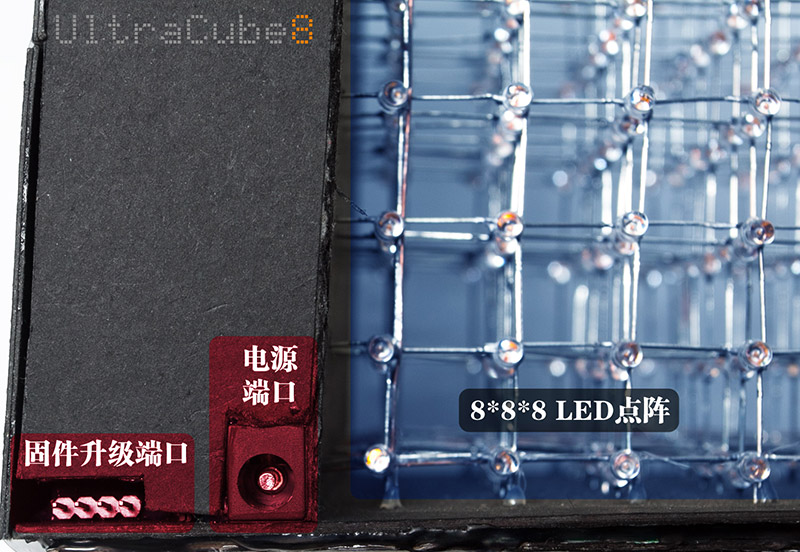

右下角预留电源接口和固件升级接口

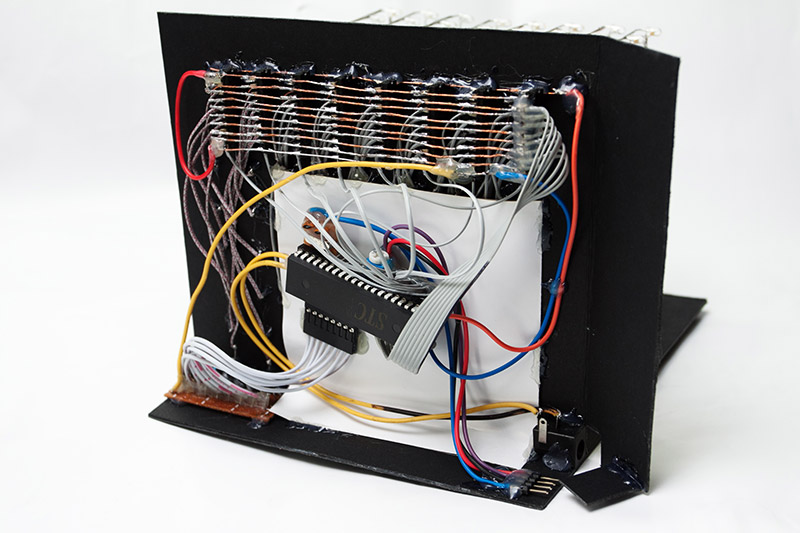

后盖的一步步密封

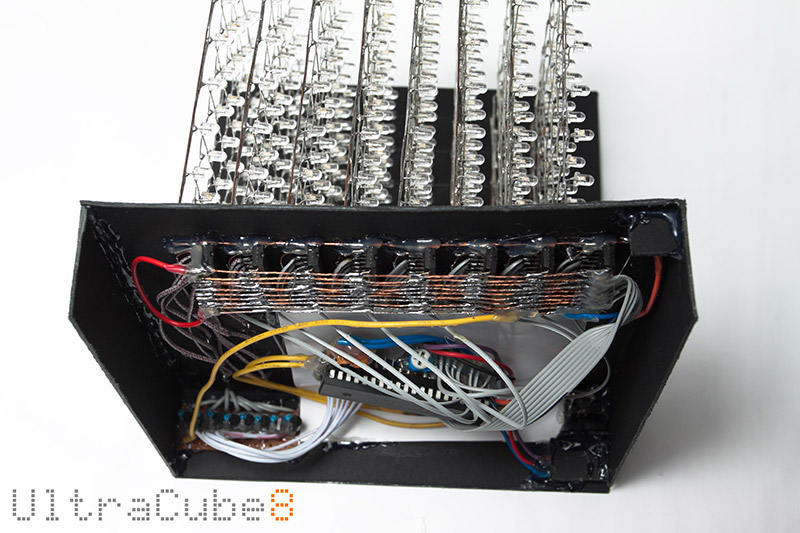

后盖的一步步密封

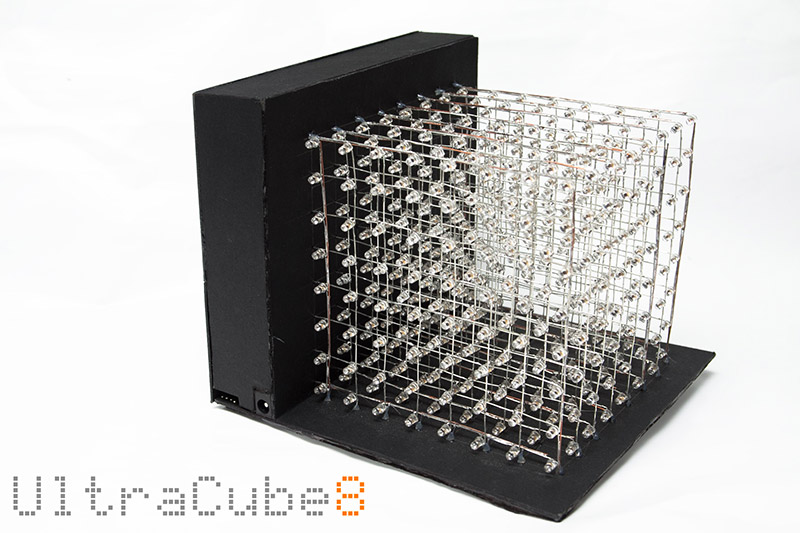

完成

预留接口
